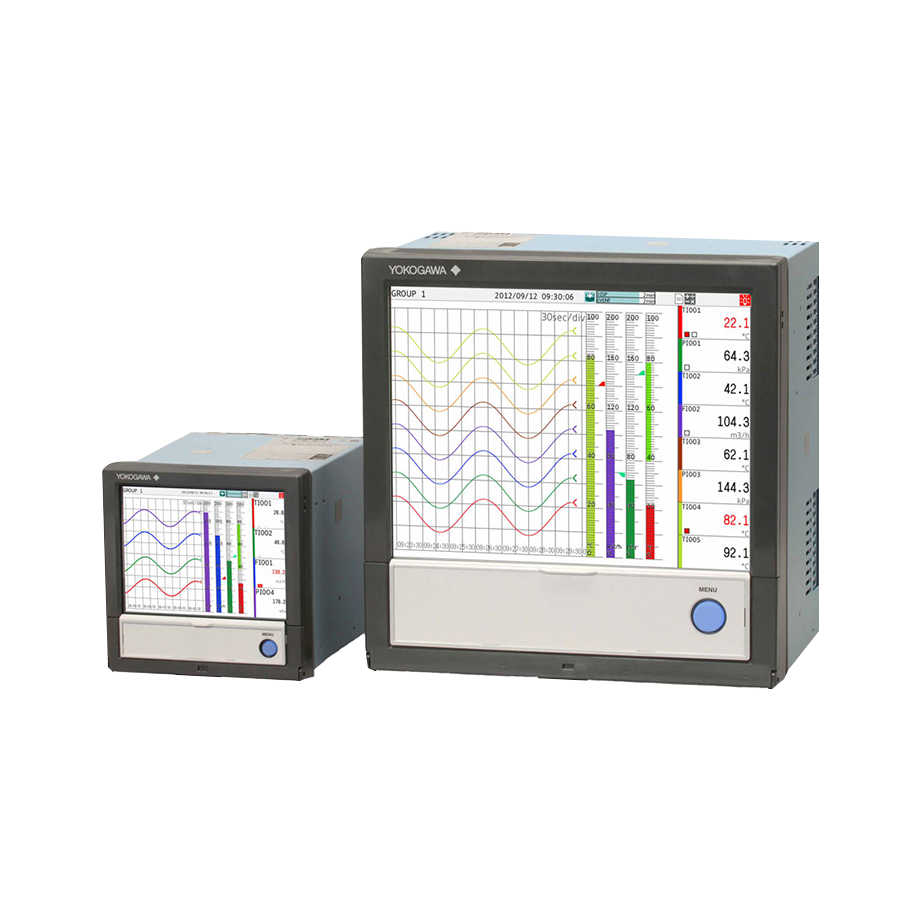

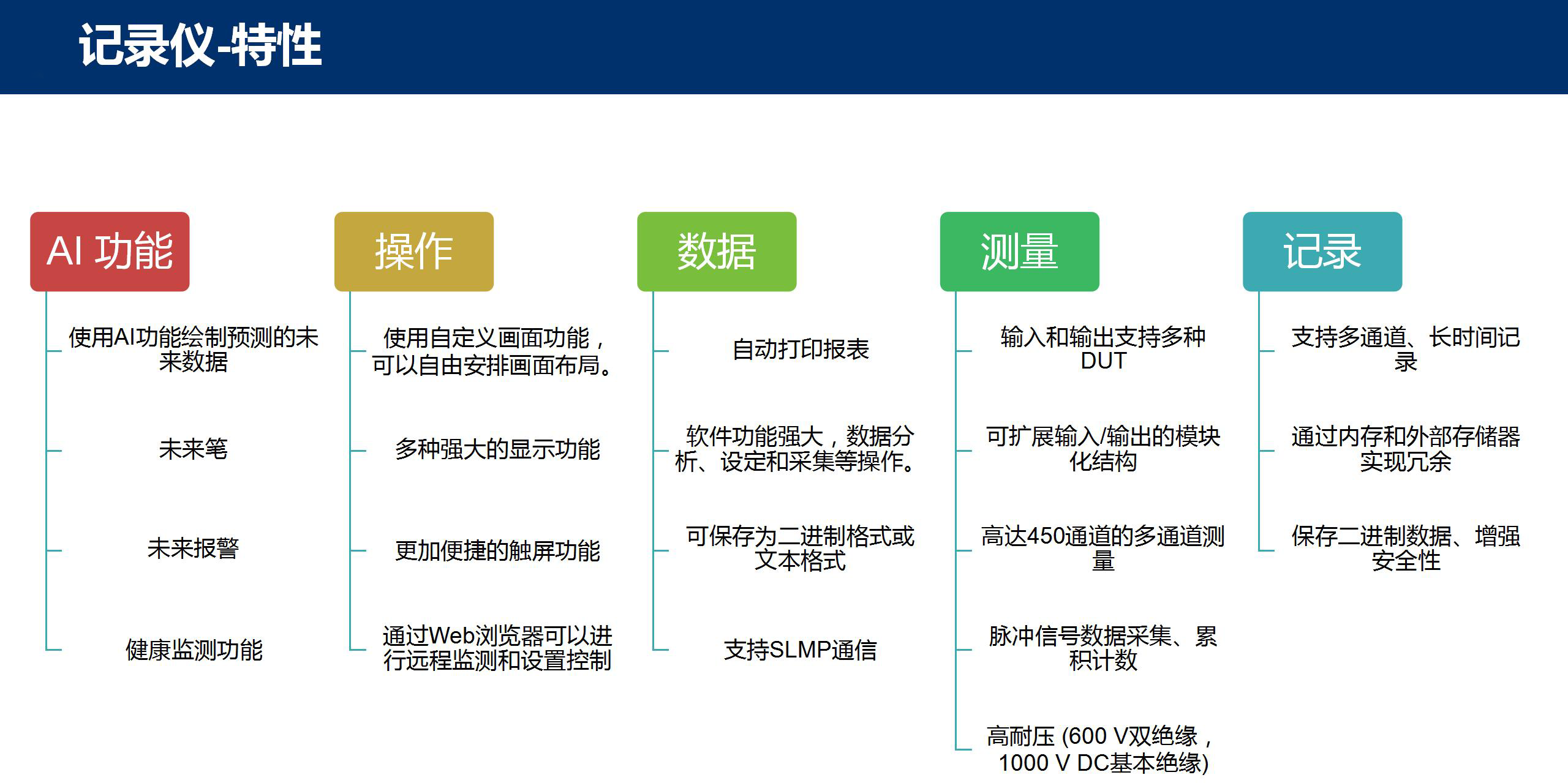

触屏式GX10/GX20

制造业中的发电、过程自动化和工厂自动化需要在控制室中进行严格连续的监视。GX系列是横河电机为工业自动化提供的新一代记录仪。

GX系列使用多点触摸屏，改善了直观性和操控智能性。用户可以滚动、平移、缩放历史数据，甚至可以在其防尘防水的显示屏上手写信息。横河电机的GX系列具有出色的可靠性和测量精度。它的自定义图形可容纳应用程序或过程特定画面，支持多种通信协议，与客户的网络体系架构兼容。操作员可以通过自动电子邮件和FTP通知轻松查看和检索历史数据。

智能化用户界面

1、多种显示功能

（1）标准显示画面可清晰显示带单位和标签的通道数据，以及报警日志、消息日志和其他事件日志信息。

（2）新的自定义显示功能(可选项)可在屏幕上放置图形图像。

2、直观的触屏操作

（1）新型触摸屏提供滑动、放大/缩小以及单击和拖动控件，可快速导航常见的显示模式功能。

（2）使用“两点触控”方式可在显示范围内放大或缩小画面。

3、支持手写信息

（1）操作员可以用手写笔或手指在触摸屏上直接手写信息。

智能化架构

1、需要更多通道时可添加I/O模块

（1）完全模块化的I/O设计使您可以使用当前所需通道来构建系统，并通过购买和安装其他模块来扩展设备的功能。

2、多种输入/输出规格

10通道通用输入模块可测量直流电压、热电偶、RTD和接点输入信号。还可提供16通道数字输入模块和继电器输出模块。

（1）GX90XA模拟量输入模块：直流电压、直流电流、热电偶、RTD、接点

（2）GX90XA-10-V1：高耐压AI模块：最大共模电压600V

（3）GX90XA-04-H0高速AI模块：直流电压、直流电流、热电偶、RTD、接点

（4）GX90XA-06-R1四线制RTD模块：4线RTD、4线电阻

（5）GX90YA模拟输出模块：电流输出(通道之间隔离)

（6）GX90XD数字输入模块：远程控制输入或操作记录

（7）GX90YD数字输出模块：报警输出

（8）GX90WD数字输入/输出模块：远程控制输入或操作记录/报警输出

（9）GX90XP脉冲输入模块：脉冲信号数据采集、积分计数

（10）GX90UT PID控制模块：PID控制(2回路)

3、前面板门有黑白两色可选

（1）可以选择适合客户操作环境的颜色。

4、多通道I/O

（1）GX10和GX20分别支持最多30通道和100通道的输入。

（2）使用扩展单元最多可扩展至450个输入，可轻松连接以太网和记录仪。

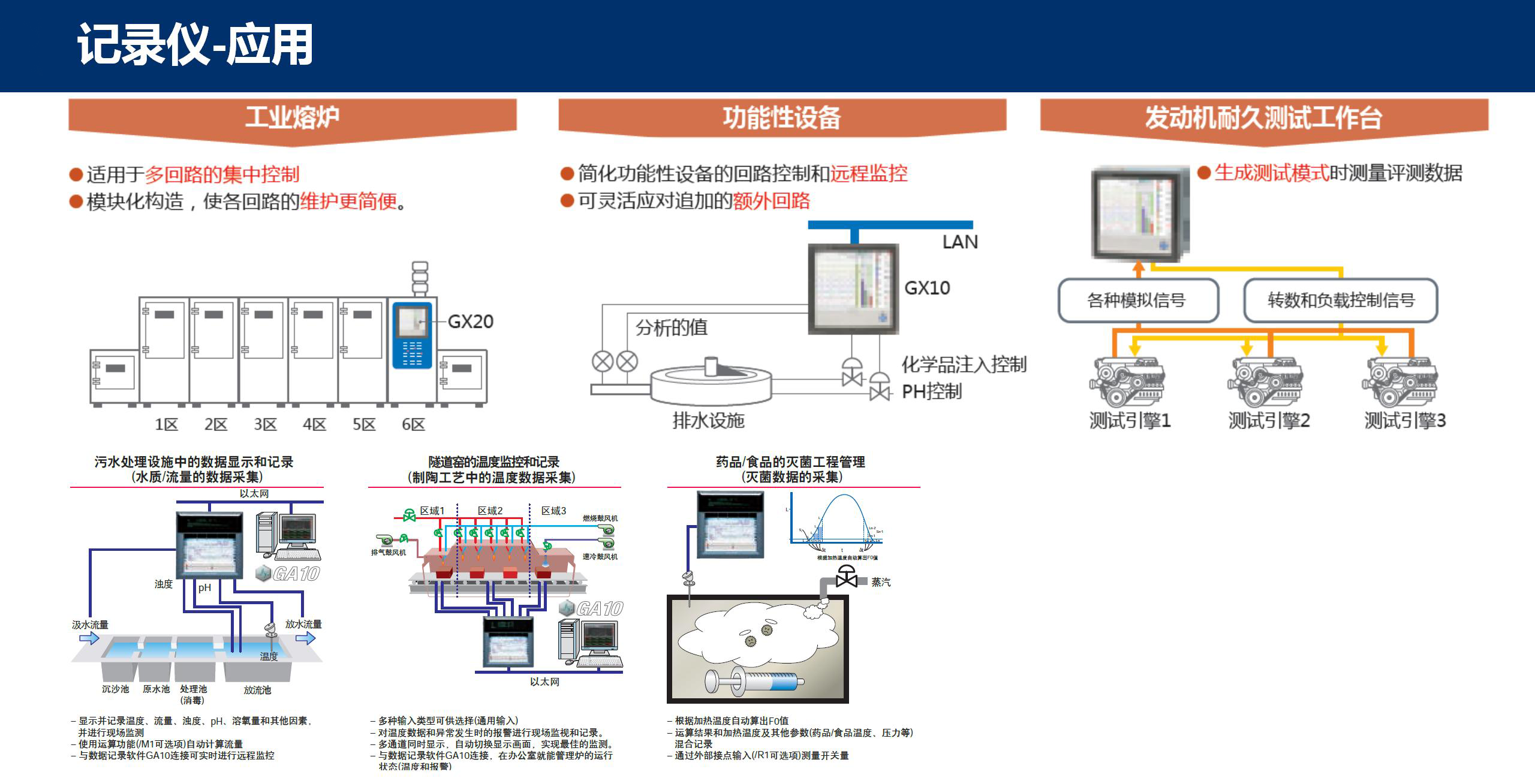

智能化功能

1、PID控制

（1）启用PID和程序控制(每个系统最多20个回路)

（2）Web应用程序允许远程操作可从浏览器进行监视。

（3）可以使用各种预设的控制屏幕和画面。

（4）设定点程序控制功能(多达99种模式)

2、双测量周期测量

用户可以在一套GX系统中选择不同的采集周期。

3、直接输出至打印机

可以从GX直接打印报表和快照，无需通过PC。

4、便捷的报表创建功能

可以使用Excel中创建的电子表格模板自动创建报表。还可以输出为PDF文件。

5、基于浏览器的实时监测 *

可以使用Web浏览器通过两种操作模式(数据和配置)访问GX。

6、支持21 CFR Part 11 (可选项)

支持美国FDA 21 CFR Part 11(用于制药)。

7、轻松连接WT系列功率计(可选项)

从功率测量仪表(WT系列、功率分析仪)可轻松获取和记录测量数据。

8、DARWIN兼容功能(以太网、RS-422/485、RS-232)

从DARWIN数据采集仪表平稳升级而来。

9、多重批处理功能(可选项)

记录仪预设的通道分组建立数据文件，可独立控制启动和停止。

10、支持SLMP通信(三菱PLC)(可选项)

通过该协议功能，无需顺控程序即可从GX连接至三菱电机的PLC。

11、OPC-UA服务器(可选项)

可以从主机系统(OPC-UA客户端)通过以太网通信访问GX采集的数据。

12、符合AMS2750/NADCAP标准的航空热处理应用

测量值校正时间表控制功能(可选项)定期执行测量值校正的计划管理。

按钮操作式DX1000/DX2000

制造业中，发电、过程自动化和工厂自动化需要在控制室中进行严格持续的监控。横河电机的DX系列记录仪是专为工业自动化设计的专用数据采集系统。

该行业的工程师需要可靠的无纸记录仪进行可信赖的测量，并且降低维护需求。横河电机的DX系列提供高可靠性和测量精度。它的自定义图形可涵盖应用程序或特定工艺画面，而广泛的通信协议确保了与网络体系结构的兼容性。操作员可以通过自动电子邮件和FTP通知轻松查看和检索历史数据。

特性

1、基本功能

（1）额定48通道输入

（2）可批量开始/停止记录并创建数据文件

（3）MW100自动连接功能可扩展至348通道

（4）内存增加至400 MB

（5）启用对测量值校正调度的控制[R4]

（6）自动创建基于模板的Excel电子表格[R4]

2、显示和操作

（1）使用自定义显示功能按自定义方式显示画面布局。

（2）使用日期和时间日历搜索功能查看历史数据

3、网络

（1）标准以太网接口

（2）支持PROFIBUS-DP和EtherNet/IP协议

（3）扩展的WEB和网络功能

4、可靠性和安全性

（1）符合21 CFR Part 11条款，带安全增强功能选项[R4]

（2）防尘防溅前面板(IP65，符合NEMA4)

（3）带纠错功能的高可靠性内部存储器

（4）前面板门锁和登录功能

超值系列FX1000

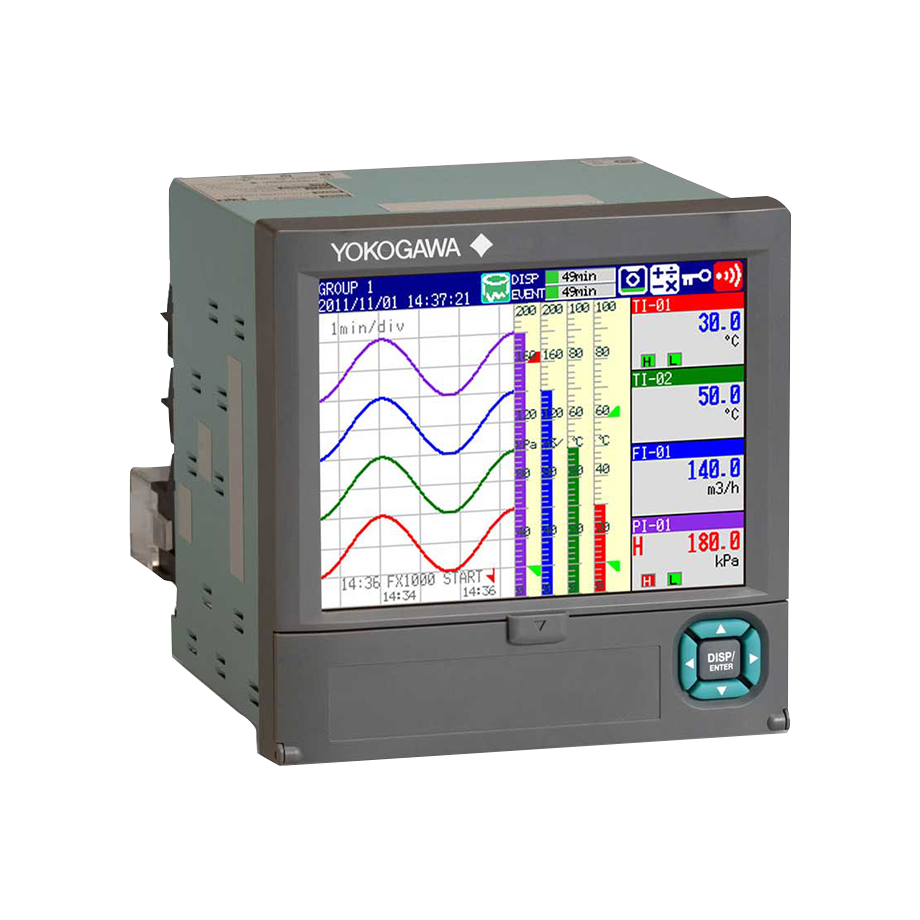

FX1000无纸记录仪在质量、性能和功能等方面不负众望，并且其价格满足了成本敏感型的市场需求。FX1000将过程数据的清晰视图与高度可靠记录以及高效数据访问结合在一起。网络文件传输和Web浏览器查看可提高效率并节省时间。此外，FX1000能够监控功耗并记录能耗，用于诊断、预防性维护和节省成本。

特性

1、直观显示、简单操作

（1）5.7英寸高精度广角彩色TFT LCD

（2）显示类型多样，如趋势、数字、条形图、概览、报警和历史趋势

（3）可联网远程查看FX1000的屏幕画面

（4）多功能面板按键

（5）可批量开始/停止记录并创建数据文件

2、可选多种测量类型、性能出色

（1）输入类型：DCV、TC、RTD、DI

（2）扫描间隔：1 s、125 ms (快速采样)

（4）通道：2、4、6、8、10、12

（5）测量精度：读数的±0.05% (DCV)，读数的±0.15% (TC、RTD)

3、可靠的数据存储

（1）大容量内存(400 MB)

（2）可插SD卡或CF卡，最大32 GB

（3）USB接口(可选项)

（4）二进制数据存储

（5）通过网络实现数据冗余

4、支持多种应用

（1）功率测量记录(可选项)

（2）真空压力记录(对数刻度，可选项)

（3）流量求和(可选项)

（4）F值计算(可选项)

5、设计结构可靠

（1）节省空间的设计

（2）防水防尘的构造(符合IP65)
