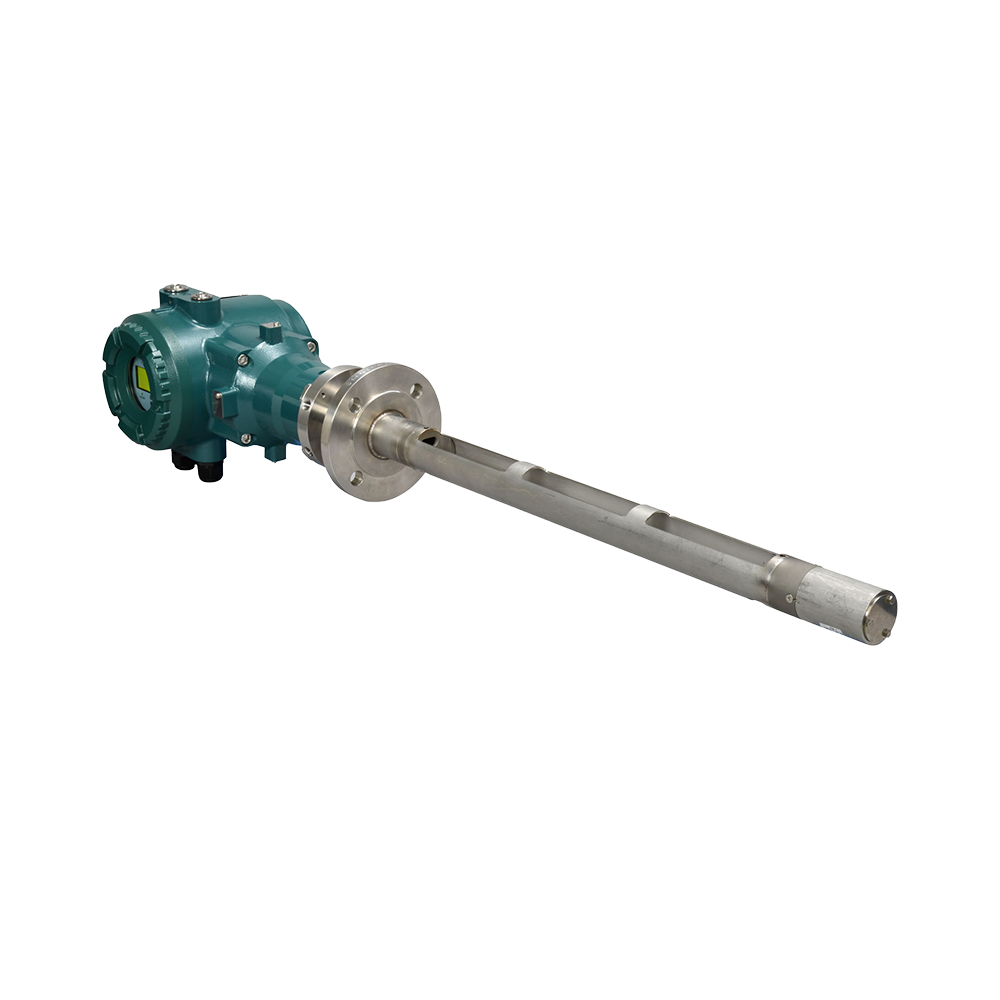

一体型氧化锆氧分析仪 ZR202G/ZR202S
EXAxt ZR202变送器/检测器结合了ZR402分体式分析仪和 ZR22检测器的优势，是一款可再装、低成本的智能测量仪表，用于在线湿度测量。该智能探头带有LCD显示器和红外操作按钮，可在现场对仪表和标定控制进行调整。利用HART通信协议，可以轻松配置仪表以及所有过程变量和诊断工具的第二信息。通过大幅降低套管、接线和导线管等安装成本，横河电机的ZR202智能探头能够帮助用户降低产品拥有成本。
（1）红外感应开关操作
（2）HART通信配置
（3）集成自动标定
（4）一体型设计可降低安装成本
（5）允许在现场更换锆池和加热器
（6）可测量氧气浓度和湿度
防爆认证：
（1）ZR202S-A (ATEX); Ex d IIB + H2 T2 Gb, Ex tb IIIC T300°C Db
（2）ZR202S-B (FM); Class I, Division1, Groups B、C、D
（3）ZR202S-C (CSA); Class I, Division1, Groups B、C、D
（4）ZR202S-D (IECEx); Ex d IIB + H2 T2 Gb, Ex tb IIIC T300°C Db
（5）ZR202S-K (KOSHA); Ex d IIB + H2, T2
防爆型氧化锆

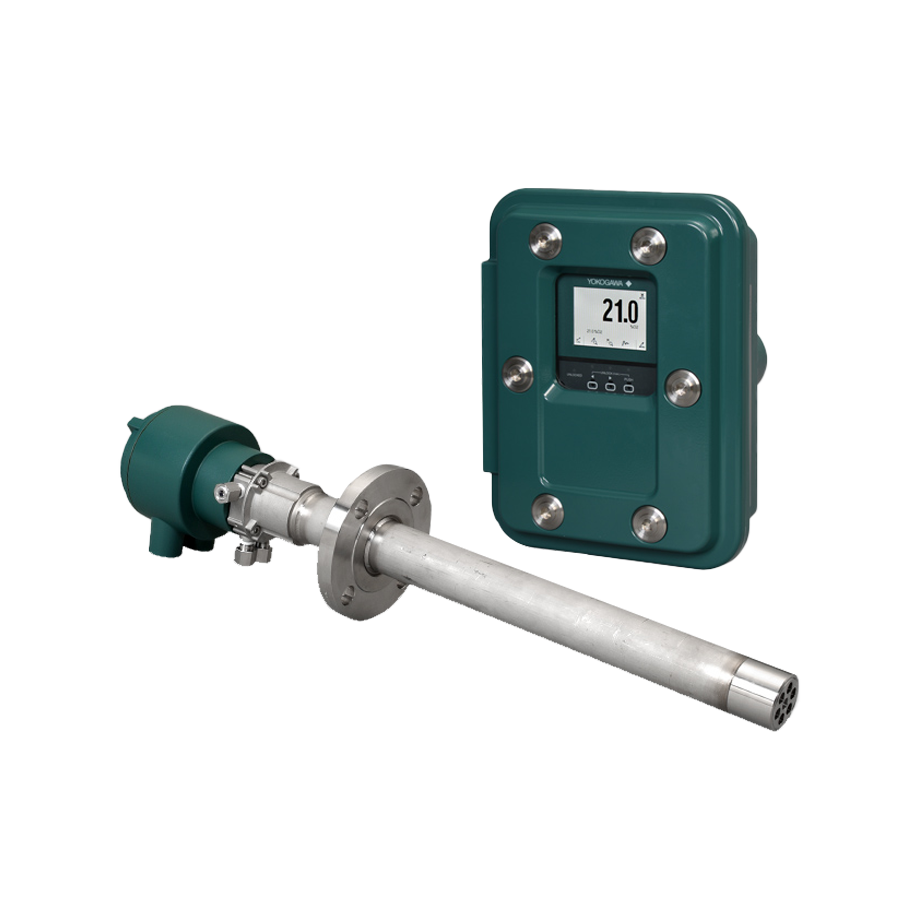

防爆型氧化锆氧分析仪，转换器 ZR802S， ZR22S
有助于降低运营成本、安全运行和维护工作
防爆型氧化锆氧分析仪由ZR22S氧化锆探测器和ZR802S转换器组成，扩大了氧分析仪的防爆阵容。
ZR802S转换器是氧化锆氧分析仪市场上唯一支持以下三种通信协议的产品：用于模拟输出的 HART7、用于数字通信的Modbus TCP和Modbus RTU。它还符合关于发出指示传感器故障信号的NAMUR NE43规范和用于现场仪器自我评估功能的NAMUR NE107规范。
ZR802S转换器的自我评估功能可以定期测量ZR22S探头中传感器的电阻值，并将该数据发送到工厂的控制系统。传感器电阻是传感器劣化的有力指标，可用于远程诊断传感器的劣化，以便在情况恶化之前采取纠正措施。
传感器早期状态检测将有利于实现更高效的维护，从而保障工厂的运行效率并降低成本。
ZR802S 转换器使用数字显示屏，显示电池温度、EMF和氧气浓度。人机界面 (HMI) 通过直观的触摸屏提供简单的操作。该分析仪最适合在炼油厂、石化厂、天然气厂等爆炸性环境中监测各种工业炉的燃烧和控制低氧燃烧。
特点和优点
（1）长寿命和高可靠性氧化锆传感器
探测器使用寿命长、高可靠性的氧化锆传感器，该传感器具有寿命长和减少传感器劣化的良好记录。
（2）直观的操作 该转换器集成了LCD触摸屏，易于操作，无需打开盖子即可操作许多功能。
（3）劣化诊断 传感器的劣化状态可以通过转换器中的传感器电阻检查功能（自诊断功能）来确认。
（4）降低维护成本
探头的内置加热器组件可以在现场更换，降低维护成本。
（5）多种通信选项
使用数字通信模拟输出（HART7）和数字通信（Modbus TCP/RTU）进行远程维护，通过提供无位置管理来降低维护成本。

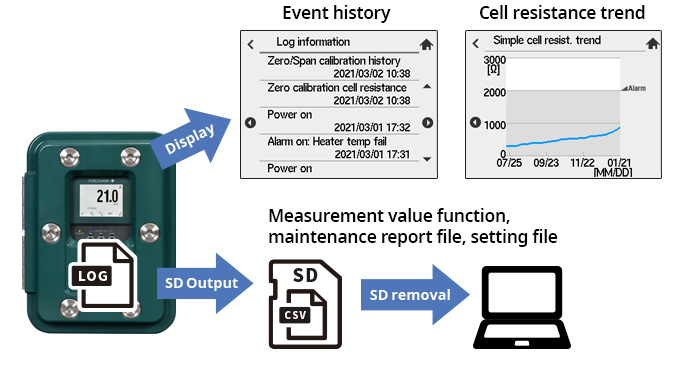

（6）长达 40 天的完整历史记录
转换器记录长达 40 天的报警历史开/关、测量值历史和其他记录。易于检查和检索日志：您可以直接在站点屏幕上显示日志，也可以使用SD卡获取数据并将其显示在其他地方。如果发生错误，可以确定是由分析仪还是DCS引起的，从而减少维护工时和停机时间。
出色的可操作性转换器
无需打开盖子即可操作
（1）它可以在现场操作，而无需使用红外开关打开盖子。

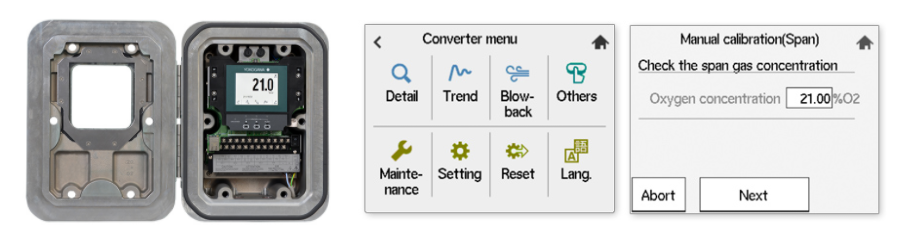

盖子打开时触摸屏操作
（1）交互式和简单的操作（例如设置、趋势、校准操作）。
（2）它可以轻松操作六种语言：英语、法语、德语、中文、葡萄牙语和日语。
（3）还显示发生错误/警报时要采取的最适当的操作，从而增强服务人员的知识和经验。

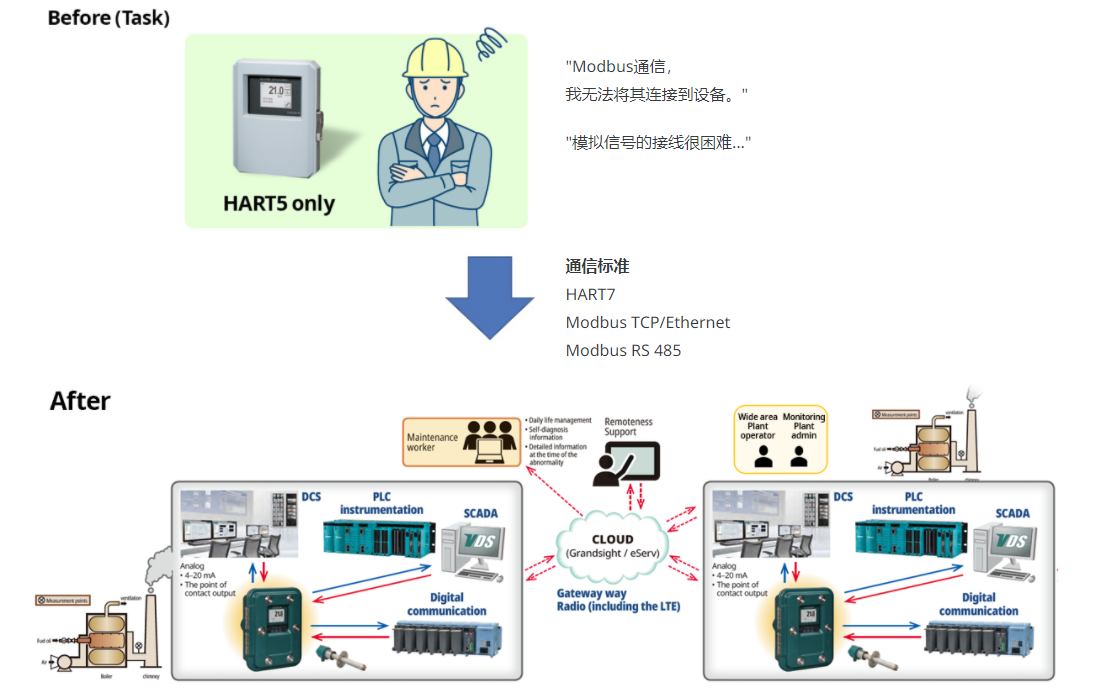

利用工业物联网（IIOT）创造新价值
运营商优势
ZR802S独有的优势
（1）异常检测
Acces易于检测异常的可访问日志可降低解决问题的成本。
（2）可靠的探测器
坚固耐用的氧化锆传感器，使用寿命长，运行稳定。
（3）使用寿命长
特殊涂层可防止变质，因此具有高耐用性和耐腐蚀性。
（4）多尘条件下经久耐用
特殊涂层可防止灰尘进入，无需灰尘过滤器，从而减少了定期更换过滤器造成的停机时间。

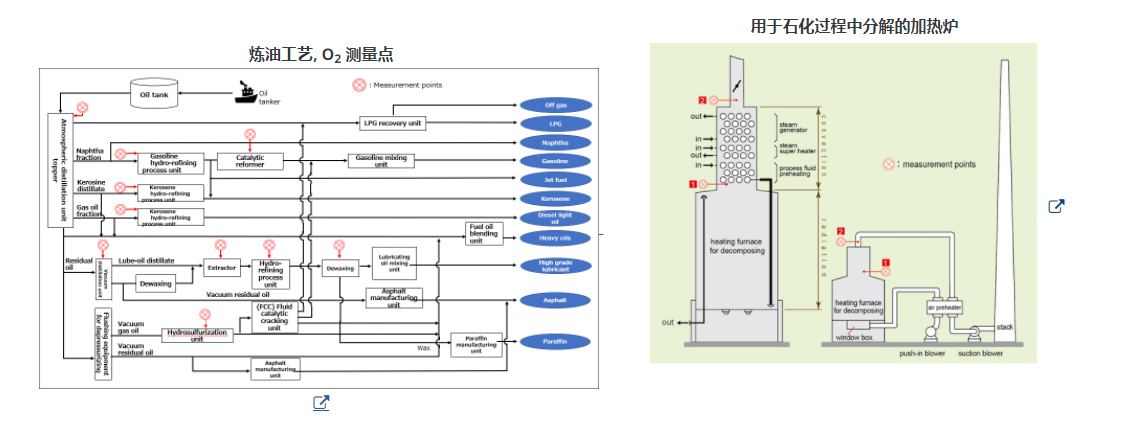

应用
（1）炼油、石化、化工等领域加热炉、分解炉的燃烧管理。
（2）各种类型熔炉的燃烧管理，例如用于钢铁生产和垃圾焚烧的炉子。
（3）发电厂锅炉的燃烧控制。

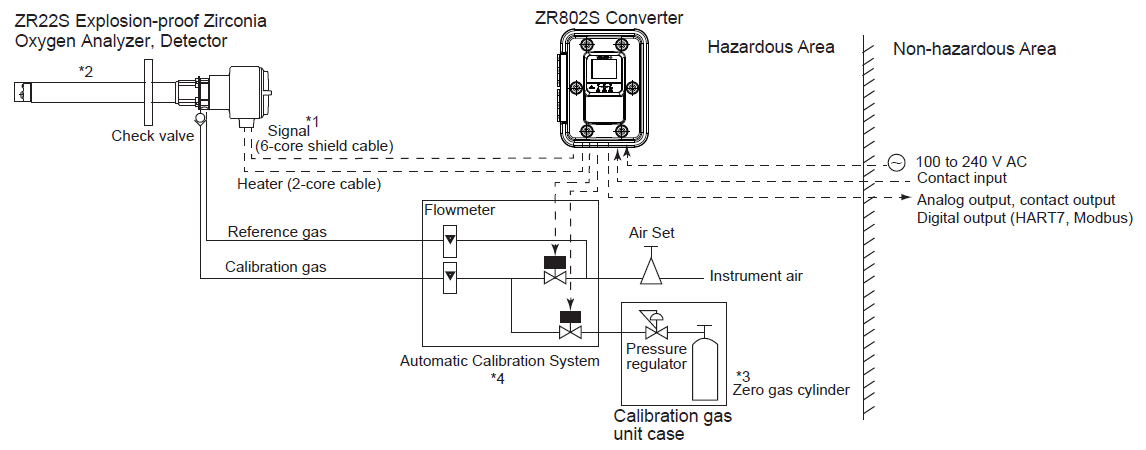

基本系统配置
分离式防爆
*传感器和变送器都是防爆的。
规格：
| 测量对象 | 燃烧废气和混合气体（不包括易燃气体）中的氧气浓度 |
|---|
| 氧气浓度 | 0.01 至 21 vol% O2 |
|---|
| 测量范围 | O2: 0.01–100 vol% （在防爆使用的情况下，氧气浓度不得超过 21 vol% O2) |
|---|
| 样气温度 | 0 至 700℃
700至 1400℃（带高温探头适配器） |
|---|
| 样气压力 | -5 至 +5 kPa (适用于 0.15 探头, -0.5 至 +5 kPa) |
|---|
| 插入长度 | -5 至 +5 kPa (适用于 0.15 探头, -0.5 至 +5 kPa) |
|---|
| 环境温度 | ZR22S: -20 至 +60℃
ZR802S: -20至 +55℃ |
|---|
| 电源电压 | 100 至 240 VAC 50/60 Hz |
|---|
| 危险场所认证 | ATEX, IECEx, FM, CSA, China Ex, Korea Ex, India Ex, Taiwan Ex |
|---|
特性：
| 重复性 | O2: ± 0.5% FS (0 至 5 vol% O2或大于且小于 0 至 25 vol% O2 范围)
O2: ± 1% FS (0 至 25 vol% O2 或更多，最高可达 0 至100 vol% O2 范围) |
|---|
线性 | O2: ± 1% FS (0至 5 vol% O2 或大于且小于 0 to 25 vol% O2 范围)
O2: ± 3% FS (0至 25 vol% O2 或大于且小于 0 to 50 vol% O2范围)
O2: ± 5% FS (0至 50 vol% O2 或更多，最高可达0 至 100 vol% O2范围) |
|---|
漂移 | O2: 零和量程 ± 2% FS/month |
|---|
响应时间 | 5秒内响应率达到90% |
|---|
普通型氧化锆
ZR22单通道氧浓度分析仪系统
型号： ZR22G, ZR22S, ZR402G, ZR22P, ZR22R, ZR22V, AC1, MC1, M1233SR, IAC-24, WZ-H, M1234SE-A, M1200DB-06
横河电机氧化锆氧分析仪广泛应用于燃烧监控，有助于行业在节能方面取得可观的成就。可广泛应用于钢铁、电力、石油化工、陶瓷、造纸、食品和纺织等耗能型行业；也可应用于各种燃烧设备，例如焚烧炉和中小型锅炉。使用分析仪进行燃烧监控，燃料可以更充分地燃烧，有助于减少CO2、SOx和NOx的排放，从而防止全球变暖和空气污染。
ZR22G分体型检测器采用高可靠性的氧化锆传感器，且其加热组件可现场更换。该检测器可安装于烟道壁等位置，能够直接进行气体测量。ZR22S分体型检测器也可用于防爆应用。
探头的内置加热器组件可现场更换，降低维护成本(仅ZR22G)。
探头使用长寿命、高可靠性和可在线更换的氧化锆传感器。
使用数字通信(HART)的远程维护可降低维护成本。
| 测量对象 | Oxygen燃烧废气和混合气体中的氧气浓度 gas |
|---|
| 测量系统 | Zircon氧化锆传感器 |
|---|
| 测量范围 | 0.01 to 100 vol% O2 |
|---|
| 输出信号 | 4 to 20 mA DC，两点 (ZR402G) (最大负载电阻550 Ω) |
|---|
| 设定量程范围 | 0 - 5 vol%O2 ~ 0 - 100 vol%O2 (单位为1 vol% O2)的范围内任意设定，或局部量程。 |
|---|
| 数字通信(HART) | 250 to 550Ω，取决于与回路相连的现场设备数(多点模式)。 |
|---|
| 样气压力 | -5 to +250 kPa (大于+5 kPa时需压力补偿选项) |
|---|
| 样气温度 | 0 to 700℃(仅探头)
700 to 1871℃ (带0.15 m探头、JIS 5K 32 FF法兰和ZR22P高温探头适配器) |
|---|
| 探头长度 | 0.15, 0.4, 0.7, 1.0, 1.5, 2.0, 2.5, 3.0, 3.6, 4.2, 4.8, 5.4 m |
|---|
| 接点输出 | 4点(1点失效保护，常开) |
|---|
| 接点输入 | 2点 |
|---|
| 标定 | 方法：零点/量程标定
标定模式：自动、半自动和手动（带LCD触摸屏） |
|---|
| 检测器结构 (ZR22G) | 加热器和热电偶可更换结构。
非防爆相当于NEMA4X/IP66 |
|---|
| 转换器结构 (ZR402G) | 非防爆，室外安装，相当于NEMA4X/IP66 |
|---|
| 环境温度 | 探头 (ZR22G): -20 to 150℃
转换器r (ZR402G): -20 to 55℃) |
|---|
| 参比气体系统 | 仪表空气(首选)：50 kPa (200 kPa带止回阀) + 炉内压力；损耗约1 Nl/min 自然对流 |
|---|
| 电源 | 85 to 264 V AC; 45 to 66 Hz |
|---|
| 测量对象 | 燃烧废气和混合气体中的氧气浓度 |
|---|
| 测量系统 | Zir氧化锆传感器nsor |
|---|
| 防爆认证 | ZR22S-A (ATEX); EEx d IIB + H2 T2 Gb, Ex tb IIIC T300°C Db
ZR22S-B (FM); Class I, Division1, Groups B、C、D组
ZR22S-C (CSA); Class I, Division1, Groups B、C、D组
ZR22S-D (IECEx); Ex d IIB + H2 T2 Gb, Ex tb IIIC T300°C Db
ZR22S-K (KOSHA); Ex d IIB + H2 T2 |
|---|
| 测量范围 | 0.01 ~ 100 vol% O2 |
|---|
| 输出信号 | 4 to 20 mA DC，两点（ZR402G）（最大负载电阻550 Ω） |
|---|
| 设定量程范围 | 0 - 5 vol%O2 ~ 0 - 100 vol%O2 （单位为 1 vol% O2)的范围内任意设定，或局部量程。 |
|---|
| 数字通信(HART) | 250 to 550Ω, 取决于与回路相连的现场设备数(多点模式) |
|---|
| 样气压力 | ±5kPa
用于0.15 m探头，-0.5 to +5 kPa.
炉内不允许有压力波动 |
|---|
| 样气温度 | 0 to 700℃
700～1871℃ (带0.15 m探头、JIS 5K 32 FF法兰和ZR22P高温探头适配器(仅某些可选项) |
|---|
| 探头长度 | 0.15, 0.4, 0.7, 1.0, 1.5, 2.0 m |
|---|
| 接点输出 | 4点(1点失效保护，常开) |
|---|
| 接点输入 | Tw2点nts |
|---|
| 标定 | 方法：零点/量程标定ration
标定模式：自动、半自动和手动(带LCD触摸屏) |
|---|
| 检测器结构 (ZR22S) | 加热器和热电偶可更换结构，相当于 NEMA4X/IP66 |
|---|
| 转换器结构 (ZR402G) | Non非防爆，室外安装，相当于NEMA4X/IP66 |
|---|
| 环境温度 | -20 to +60℃ （接线盒表面-20～+150℃）(ZR22S)
-20 to +55℃ (ZR402G) |
|---|
| 参比气体系统 | 仪表空气：50 kPa + 炉内压力；损耗约1Nl/min |
|---|
| 接线连接 | ATEX; M20 by 1.5 mm 或 1/2 NPT 中选择一种(4件)
FM; 1/2 NPT (4 件)
CSA; 1/2 NPT (4 件)
IECEx; M20 by 1.5 mm 或 1/2 NPT s中选择一种 (4件) |
|---|
| 电源 | 85 to 264 V AC; 45 to 66 Hz |
|---|
| Re重复性ity | 设定范围最大值的±0.5% |
|---|
| Li线性ty | 设定范围最大值的±1% |
|---|
| D漂移ft | 设定范围最大值的±2% |
|---|
| Res响应时间e (T90) | 5秒内90%响应（ZR22S防爆型为60秒） |
|---|
